适用于高功率激光器的空间光调制器（耐光200瓦）
SLM-300
SLM-300是一款针对高功率激光应用优化的高性能空间光调制器，其液晶技术和散热结构经过精心设计，达到了世界领先水平。该产品具备WUXGA（1920×1200）分辨率，能够承受高达200W（瓦特）级的高功率激光输入，相比公司传统产品，其功率耐受能力提升了100倍。SLM-300采用了配备水冷散热器的LCOS（反射式液晶）头，支持532 nm、800 nm和1064 nm三种波长。因此，SLM-300可广泛应用于高功率激光加工、3D打印以及IC激光修整等领域，满足主要波长范围内高功率激光加工的需求。
特点
- 高功率，耐用， LCOS型 SLM
- 高相位分辨率 10-bit (1024) 灰度级
- 超低相位噪 ~0.003πrad.(Typ.)
- 激光加工
- 3D 打印
- IC 调节
规格
SLM-300 Specifications
| 名称 | 最小值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|
| 操作波长范围 | 532 , 800 , 1064 | nm | ||
| 面板尺寸 | (H) 15.36 x (V) 9.60 | mm | 有效面积 | |
| 像素数 1) | (H) 1920 x (V) 1200 | pixel | ||
| 像元尺寸/间距 | 7.8 / 8.0 | μm | ||
| 面板反射率 2) | Typ. ＞80 | % | 取决于波长范围 | |
| 填充因子 | 95 | % | ||
| 灰度级 | 10 (1024) | bit | ||
| 帧频 | 60 or 120 | Hz | 出厂默认设置 | |
| LCOS 驱动频率 | 1200 | Hz | ||
| 相位深度 | 2π | - | rad. | |
| 相位稳定性 | Typ. < 0.003π | rad. | ||
| 反应时间 3) | Typ. 200 | ms | ||
| 接口 | DVI* / USB 3.0 | - | *10-bit using RGB 8-bit, 3 colors | |
| 环境温度范围 | 15 | 35 | deg℃ | 无凝水状态下 |
| 储藏温度 | 0 | 40 | deg℃ | 无凝水状态下 |
| 光功率耐受能力 4) | - | 200 | W/cm² | CW @1064 nm |
| 尺寸 | 117.6 x 117.6 x 33.7 | mm | ||
| 控制软件 | GUI软件, SDK用于Windows | - | ||
| 水流量 | 1 - 2 | L/min | 15 - 25 deg℃ | |
| 水进出口 | 管件 | - | Rc(PT) 3/8 inch 母端 5) | |
1) 无法保证液晶像素的缺陷。
2) 0次衍射光。
根据您指定的波长范围，反射率会有所不同。
3) 响应时间为典型值，不受帧率影响。
Tr：在25℃环境温度下，相位从0灰阶 至1023灰阶（大致相当于2π rad.）变化时，10～90%的上升时间。
Tf：在25℃环境温度下，相位从1023 灰阶（大致相当于2π rad.）至0 灰阶 变化时，90～10%的下降时间。
4) 不能保证耐光性。
依据所使用激光振荡器的条件，产品寿命可能因累积激光照射时间而显著降低。
5) 附带的转换适配器支持NPT规格。
应用

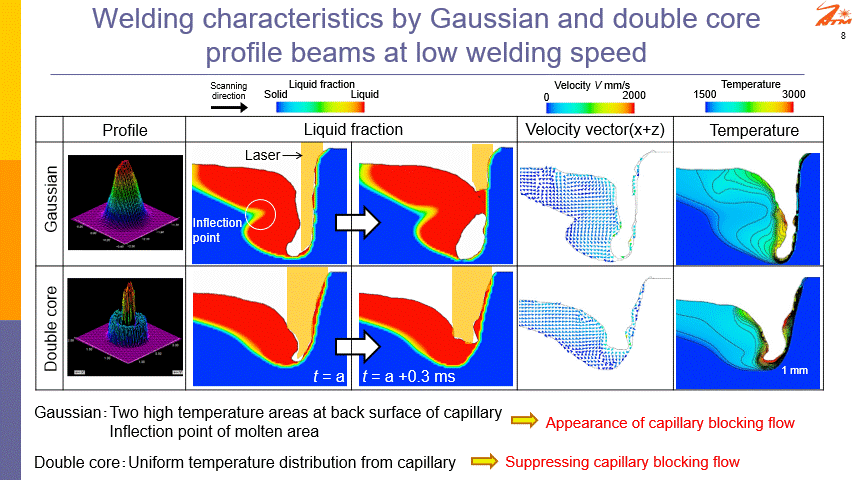

■激光焊接模拟
这次模拟展示了通过精确控制光束轮廓来提高激光焊接的有效性。通过优化光束强度分布，可以预期在焊接质量和生产率方面取得几项改进，包括：(1)减少飞溅滴，(2)减少焊缝内的气泡和空腔，(3)最小化焊缝痕迹，(4)提高焊接速度。
视频提供
Okayama University
Dep.of Mechanical Eng.
Nontraditional Machining Laboratory
Dr. Yasuhiro.Okamoto
波长选择
视频
下载
产品手册
Sofware
- GUI Software
- SLM Pattern Generator Installer
- SLM SDK for Windows
操作手册
产品说明书下载
论文
使用本公司SLM的论文
Dynamically patterning x-ray beam by a femtosecond optical laser
Published on: November 2024
Authors: Kenji Tamasaku, Takahiro Sato, Taito Osaka, Hitoshi Osawa, Diling Zhu, Tetsuya Ishikawa.
Publication: Science Advances
Issue/Year: Science Advances, Vol 10, Issue 47, 2024
DOI: 10.1126/sciadv.adp5326
Scan-less hyperspectral dual-comb single-pixel-imaging in both amplitude and phase
Published on: September 2017
Authors: Kyuki Shibuya, Takeo Minamikawa, Yasuhiro Mizutani, Hirotsugu Yamamoto, Kaoru Minoshima, Takeshi Yasui, and Tetsuo Iwata
Publication: Optics Express
Issue/Year: Optics Express Vol. 25, Issue 18, pp. 21947-21957 (2017)
DOI: 10.1364/OE.25.021947
Multiwavelength three-dimensional microscopy with spatially incoherent light, based on computational coherent superposition
Published on: May 2020
Authors: Tatsuki Tahara, Tomoyoshi Ito, Yasuyuki Ichihashi, and Ryutaro Oi
Publication:Optics Letters
Issue/Year: Optics Letters Vol. 45, Issue 9, pp. 2482-2485 (2020)
DOI: 10.1364/OL.386264
Quantum Airy photons
Published on: August 2018
Authors: Stephanie Maruca, Santosh Kumar, Yong Meng Sua, Jia-Yang Chen, Amin Shahverdi and Yu-Ping Huang
Publication: Journal of Physics B
Issue/Year: Journal of Physics B: Atomic, Molecular and Optical Physics, Volume 51, Number 17
DOI: 10.1088/1361-6455/aacac5
Spatial mode demultiplexing technique using angularly multiplexed volume holograms with a phase plate
Published on: August 2017
Authors: Shimpei Shimizu, Atsushi Okamoto, Fumiya Mizukawa, Kazuhisa Ogawa, Akihisa Tomita, Taketoshi Takahata, Satoshi Shinada and Naoya Wada
Publication: Japanese Journal of Applied Physics
Issue/Year: 2017 The Japan Society of Applied Physics Japanese Journal of Applied Physics, Volume 56, Number 9S
DOI: 10.7567/JJAP.56.09NA05
Orbital Angular Momentum-based Space Division Multiplexing for High-capacity Underwater Optical Communications
Published on:September 2016
Authors: Yongxiong Ren, Long Li, Zhe Wang, Seyedeh Mahsa Kamali, Ehsan Arbabi, Amir Arbabi, Zhe Zhao, Guodong Xie, Yinwen Cao, Nisar Ahmed, Yan Yan, Cong Liu, Asher J Willner, Solyman Ashrafi, Moshe Tur, Andrei Faraon, Alan E Willner
Publication: Scientific Reports
Issue/Year: Sci Rep. 2016 Sep 12;6:33306.
DOI: 10.1038/srep33306
Dynamic characterization of polarization property in liquid-crystal-on-silicon spatial light modulator using dual-comb spectroscopic polarimetry
Published on: August 2020
Authors: Hidenori Koresawa, Marc Gouryeb, Kyuki Shibuya, Takahiko Mizuno, Eiji Hase, Yu Tokizane, Ryo Oe, Takeo Minamikawa, and Takeshi Yasui
Publication: Optics Express
Issue/Year: Optics Express Vol. 28, Issue 16, pp. 23584-23593 (2020)
DOI: 10.1364/OE.399200
Holographic ultraviolet nanosecond laser processing using adaptive optics
Published on:March 2023
Authors: Satoshi Hasegawa, Mizuki Kato & Yoshio Hayasaki
Publication: Applied Physics B
Issue/Year: Appl. Phys. B 129, 52 (2023)
DOI: 10.1007/s00340-023-07993-1
FAQ
Q.LCOS-SLM可以指定帧率吗？
是的，请在订购时选择 60Hz/120Hz。
（默认出厂值60Hz，购买后无法切换帧率。）
Q.LCOS-SLM 是否有波前校正数据？
是的，波前校正数据存储在随箱的 USB 中。请注意，环境温度和安装方法会影响波前数据。
（如果您在 2021 年 3 月之前购买，则不会存储数据。请联系我们获取更多信息。）
Q.你们有用于 LCOS-SLM 的 labview vi 文件吗？
SDK (Labview) 的示例存储在随箱的 USB 中。也可以从Santec官网下载适用于 Windows 的 SLM SDK 。
Q.你们有 LCOS-SLM 的 CAD 数据吗？
我们可以提供 CAD 数据。请联系我们
Q.你们提供水冷装置吗？推荐哪种产品，有哪些要求？
很遗憾，我们无法提供水冷装置，用户可以参考以下水冷装置要求，并进行选择：
双头螺母：: Rc(PT) 3/8 英寸 母头
流量：1-2L/分钟
Q.LCOS-SLM是一种什么样的空间光调制器？
LCOS-SLM 是一种空间光相位调制器，可通过电控制光的幅度、相位和偏振来自由控制光束。液晶模式为VA取向，驱动为模拟电压驱动。
Q.LCOS-SLM 是内部开发的吗？
是的，从系统设计到制造的一切都是在内部完成的。因此，LCOS-SLM 针对激光器的每个波长进行了优化。
Q. LCOS-SLM 适用于哪些波段？
我们提供波长范围为 450-1600 nm 的产品。您可以选择与所用光源对应的产品。
SLM-200 : 可在 450-1600nm 波长范围内使用。
SLM-250 : 可在UV (365-550nm)波长范围使用。
SLM-300：根据所用激光的波长，三种波段可选（532nm、800nm 和 1064nm）
Q.是否提供定制支持？
支持定制。详情请联系我们
Q.使用前是否需要测量相位特性和平坦度以校正单个器件的相位特性和平坦度？
不需要测量。Santec的LCOS-SLM具备良好线性相位的同时，还随箱提供单独的波前校正数据。
Q.LCOS-SLM 的相位稳定性如何？
相位稳定性在同类产品中名列前茅，具有低于典型值 Typ 0.002的特性。驱动 LCOS 芯片的控制器经过精心设计，可最大限度地减少波动。
Q.需要一个特殊的接口来驱动 LCOS-SLM 吗？
不需要接口。驱动 LCOS 芯片只需要带 DVI 输出的标准显卡。
Q.会发生什么程度的激光损耗？
取决于激光规格（波长、平均功率、脉冲能量、脉冲宽度、重复率），更多信息请联系我们
(参考值)
SLM-200 : 10W/cm^2
SLM-300 : 200W/cm^2
Q.是否可以租用样机进行评估？
可以。请联系我们。样机的租借期通常为两周。返还后，我们会要求您提交一份调查问卷。
Q. LCOS-SLM 的质保是多久？
保修期为发货后 12 个月。
