SS-OCT 光学器件和软件

santec光学设备的生产技术是在要求极高品质和可靠性的通信设备中培养出来的。SS-OCT及传感用的产品也保持了同样的高品质。另外,OCT中显示图像的方法和分析也是重要的要素。在提供适用于OCT的用户界面的同时,我们还准备了SDK(software development kit)和样品程序,因此客户可以自行开发软件。
此外,还支持形状测量、缺陷检测、使用AI算法提高精度等特殊软件的委托开发。

OCT 平衡探测器

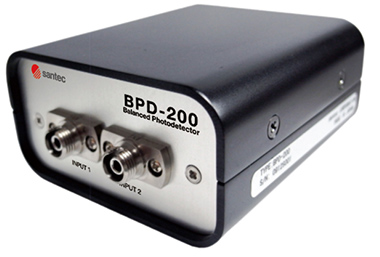

BPD-200

平衡光检测器BPD-200,可以同时输出两个不同的探测信号。激光功率的波动可用于减少共模噪声。在大多数OCT系统中都会应用到的外差检测,检测的信号在两个输入信号之间产生倒相时,这具有3dB灵敏度的优势。此外,特殊的设计显着减少不需要的图像伪影,这在另外的平衡检测仪器上绝对是个无法避免的问题。BPD-200是至今为止应用于SS-OCT系统中最佳的检测器。

【特征】
  • 宽动态范围(直流至80、200或400 MHz)
  • 平坦的均衡水
  • 平高可靠性、高增益和高线性度
  • 专为减少伪影而设计

【主要应用】
  • Swept source OCT
  • 外差测量
  • 光频域反射计(OFDR)

【主要性能】
  • 波长范围:950 nm-1600 nm
  • 响应频率:80 MHz、200 MHz或400 MHz
  • 最大输入功率:20mW(80&200MHz)、10mW(400MHz)
BPD-200


联系我们

Flexible SS-OCT数据采集卡

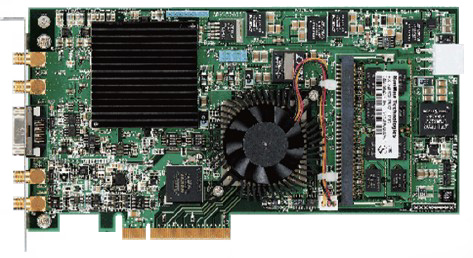

HAD-5200B-S

HAD-5200B-S是一款高速数据采集卡,专门为HSL系列光源的SS-OCT系统定制,专利的重缩放算法被编码到FPGA中,可构建优秀的OCT系统进行实时OCT图像处理。

【特征】
  • 高速ADC (12 bit, 1 GSps)
  • 用于实时SS-OCT图像处理的定制FPGA
  • 实时重采样、FFT、FIR滤波器和色散补偿
  • 高可靠性、高增益、高线性
  • 可支持OEM/定制

【主要应用】
  • Swept source OCT
  • 外差计测测量
  • 光频域反射法

【主要性能】
  • 输入:单端2通道
  • 采样率:1GS/s
  • 分辨率:12 bit
  • 触发:外部触发器/模拟触发器/软件触发器
  • 电压输出:+/-4V16 bit 2ch
  • 系统总线:PCI Express2.0(Gen2)5.0GT/s x8
HAD-5200B-S

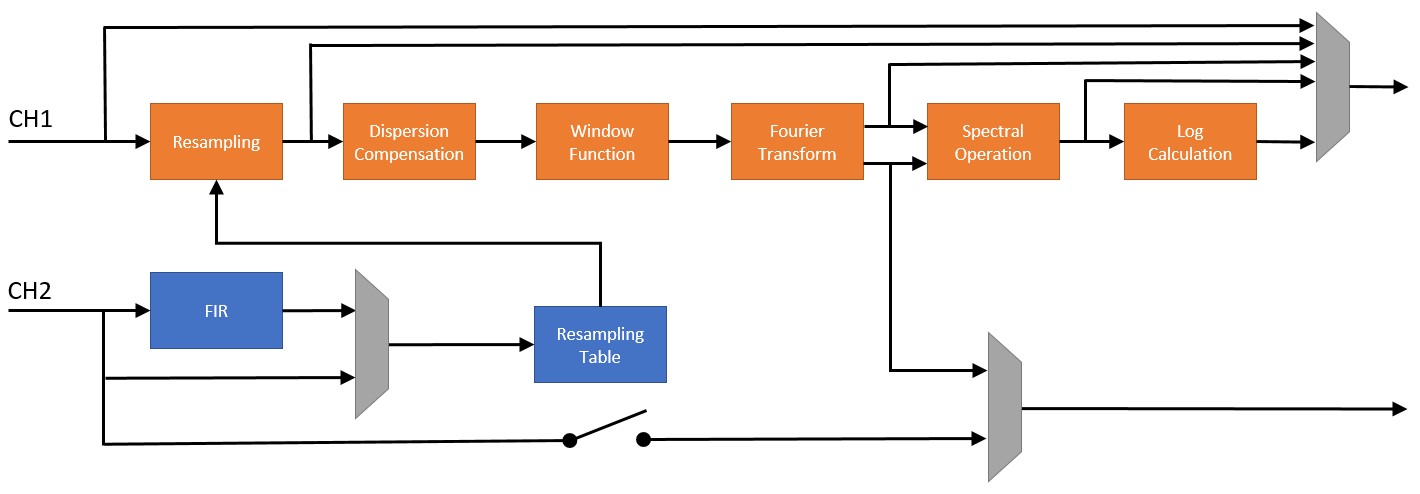

HAD-5200 データーフロー
数据流程图


联系我们

OCT 干涉仪模块

IFM-100/200

IFM-100/200 Mach-Zehnder OEM模块。内置可见光和延迟线,也可以进行外部控制。实现了只有通信器件制造商才能提供的高质量和低成本。Santec还可以根据客户的要求提供定制解决方案。

【特征】
  • 小型、高可靠性
  • 内置可见光、集成光学延迟线、可变光衰减器
  • SMF或PMF版本。
  • Mach-Zehnder配置(标准配置)、Michelson&Fizeau(可选)

【主要性能】
  • Swept Source OCT用干涉仪
  • 外差计测
  • 光频域反射法
IFM-200


联系我们

IVS系列软件

Inner Vision Software

Inner Vision Software是IVS的主要软件。有1D、2D、3D成、Raw data的提取、A-line数据的解析等很多功能。对于购买了IVS-2000的顾客,除了可以选择提供SDK(software development kit)外,即使没有购买IVS-2000的顾客也可以提供样品程序。

【功能】
  • 2D、3D数据读取、成像
  • 2D数据的平均化处理
  • 最大强度检测
  • 通过折射率转换显示比例
  • 通过一定间隔测量的时间变化观察
  • 图像保存,数据输出
  • 2点间距离测量
  • 峰值检测
  • 延迟图像记录
Inner Vision Software


联系我们

OCT Image Viewer

OCT 3D Viewer

OCT 3D Viewer是一种用于3D成像OCT测量数据的软件。这个软件可以作为Santec的SS-OCT系统"IVS系列"的选项使用。操作非常简单。不仅可以显示3D,还可以旋转,看到任意角度的截面。此外,还具备使图像更加清晰的过滤器功能,以及限定、分割范围进行显示(分割)功能。也可以制作出让第三方更容易理解、更直观的OCT图像的动画。

【功能】
  • 放大/缩小
  • 拖动/移动
  • 增加框架
  • 修剪(剪裁)
  • 旋转(X、Y、Z轴)
  • 从任何角度对剪裁平面进行调平
  • 分割(部分选择)*1
  • 对比度、透射率、渲染
  • 彩色直方图显示
  • 导出BMP图像、AVI视频(选项)
  • 从Santec的IVS系统进行简单的数据加载

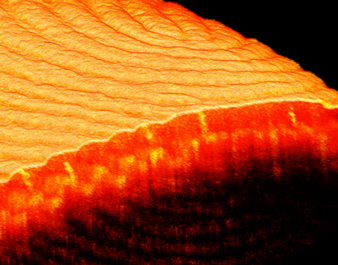

HSL-1
HSL-1
汗腺

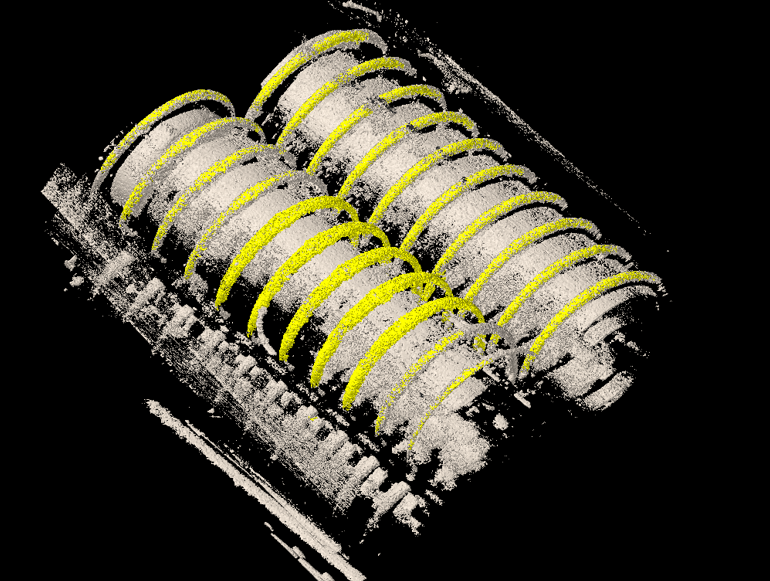

Tunable VCSEL Chip
圆珠笔(弹簧部分)*1


联系我们

3D OCT Image Analysis Software

Multi Slice Viewer

Santec的Multi-Slice Viewer是解析OCT测定的3D数据的软件。其具备高级分析功能,通过该软件,可以同时解析X-Y-Z 轴3个平面数据,可以显示、解析特征部位的3D断层图像。

【功能】
  • 同时显示2D切片数据的X-Y-Z 轴3个平面
  • 可任意指定3面显示位置
  • 处理及显示任意2D切片数据的平均化处理
  • 采集及显示任意2D切片的最大强度数据
  • 用折射率换算的比例显示
  • 解析图像保存(BMP、JPG、PNG)
  • 2点间距离测量功能
Multi Slice Viewer
