SS-OCT 光源

Santec于2005年推出了SS-OCT波长扫描光源(High-speed Scanning Laser)HSL系列,之后又分别推出了宽波长扫描170nm以上、扫描速度高达400kHz、测量深度100mm以上的OCT光源。这些光源不仅应用在医疗领域以及工业领域,还被广泛应用在形状测量、光谱测量、光纤传感等多个领域,其应用领域在不断的扩大。因产品性能、品质以及雄厚的技术支持,作为OCT关键设备的供应商深受广大客户的信赖。此外,因Santec的OCT光源已达到IEC601、CE标志等医疗标准,所以世界各国公认的医疗诊断仪OCT中也使用本公司的产品。

HSL光源产品一览

型号 中心波长 特性 技术
HSL-1 1060 nm 灵活的扫描速率和范围、长相干长度

可调谐垂直腔面发射激光器
HSL-10 1060 nm 高速扫描 MEMS 外腔
HSL-20 1310 nm 高速扫描/宽扫描范围 MEMS 外腔
HSL-2100 1310 nm 线性扫描/宽扫描范围 多边形外腔

1060nm , 灵活的扫描速率和范围

HSL-1NEW

可调谐垂直腔面发射激光器(Vertical Cavity Surface Emitting Laser)HSL-1融合了santec自主研发的MEMS技术和VCSEL技术,是一款单模高速波长扫描光源。其实现了卓越的量产性、高可靠性、寿命长、低功耗。该款光源是由半导体工艺制造而成的,结构简单,可以降低量产时的成本。另外在性能方面,由于是单模激光、其具备长相干长度、高速扫描、低噪声、扫描速度和带宽可调,是SS-OCT的理想光源。

【特征】
  • 高速扫描
  • 波长1060nm
  • 长相干长度
  • 单模激光,低模式噪音
  • 扫描速度可调、带宽可调
  • 适用于量产
  • 支持OEM/定制
  • USB接口

【主要应用】
  • 眼科
  • 高含水量样品成像

【主要性能】
  • 中心波长:1060nm
  • 最大输出功率:≥40mW
  • 扫描范围:≥75nm
  • 扫描率:10-400kHz(可选择)
  • 相干性值: >100(理论值)
HSL-1
Benchtop Model
HSL-1
OEM Model
Tunable VCSELチップ
可调谐VCSEL芯片
時間応答特性
扫描特性


联系我们

产品详细

1060nm , 高速扫描型号

HSL-10

HSL-10是一款基于MEMS技术的集成扫描激光器。比其他激光器更小型化,是一款可进行性高速扫描的波长范围1060nm的光源。这个波长范围的光很难被水吸收,所以适用于视网膜成像等富含水分物体的测量。该光源可实现100kHz稳定的高速扫描,还内置了K触发器和启动触发器,用于系统同步。

【特征】
  • 波长1060nm
  • santec独特的MEMS技术
  • 宽扫描范围、长相干长度
  • 内置K-触发器
  • 单向扫描
  • 支持OEM/定制
  • USB接口

【主要应用】
  • 眼底成像

【主要性能】
  • 中心波长:1060nm
  • 最大输出功率:≥40mW
  • 扫描范围:≥90nm
  • 扫描速度:100kHz
  • 相干长度:≥10mm

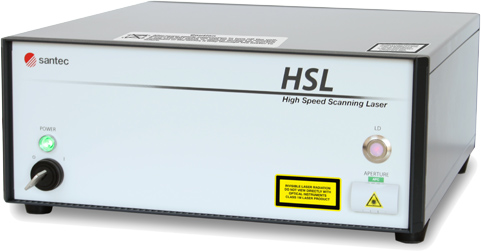

Bench top model
Benchtop model
OEM model
OEM model
時間応答特性
扫描特性


联系我们

产品详细

1310nm , 高精度型号

HSL-20

HSL-20 是一款基于MEMS技术的集成扫描激光器。具有高速扫描、长相干长度和宽扫描范围等特性,与其他激光器相比更小型化,是一款可进行高速扫描的波长范围1310nm的光源。可实现100kHz稳定的高速扫描,还内置了K-trigger 和启动触发器,用于系统同步。

【特征】
  • 波长1310nm
  • santec独特的MEMS技术
  • 宽扫描范围、长相干长度
  • 内置K-触发器
  • 单向扫描
  • 支持OEM/定制
  • USB接口

【主要应用】
  • 口腔和牙科成像
  • 眼前房成像
  • 心血管和内窥镜成像
  • 激光焊接监测
  • 工业产品在线检验

【主要性能】
  • 中心波长: 1310 nm
  • 最大输出功率:≥40mW
  • 扫描范围:≥105nm
  • 扫描速度:50kHz/100kHz
  • 相干长度:≥16mm/≥20mm


Bench top model
Benchtop model
OEM model
OEM model
時間応答特性
扫描特性


联系我们

产品详细

1310nm , 高精度型号

HSL-2100

作为santec的HSL系列的畅销产品HSL-2100是由多边形扫描仪构成。该光源的特征是高重复性和线性,不需要K-触发器就可获取数据,因此可以简单构成整个系统。进而实现了作为SS-OCT系统的高可靠性和低成本,广泛用于工业领域的在线检查。

【特征】
  • 波长1310nm
  • 宽波长可调范围(170nm)
  • 高波长扫描线性、重复性
  • 可以使用一般的数据采集卡
  • 支持OEM/定制

【主要应用】
  • 高精度在线检查
  • 硅片厚度、形状测量
  • 高分辨率成像
  • 低成本SS-OCT

【主要性能】
  • 中心波长:1310nm
  • 最大输出功率:>20mW
  • 扫描速度:20kHz
  • 扫描范围:≥170nm
  • 相干长度:≥6mm
Bench top model
Benchtop model
OEM model
OEM model
時間応答特性
扫描特性


联系我们

产品详细
