高斯型可调谐滤波器
OTF-930
可编程薄膜诱电性可调谐滤波器- 80nm 调谐范围, 0.01 nm 分辨率
- 低PDL (< 0.1 dB) & PMD (< 0.1 ps)
- 峰值搜索功能
概要
Santec OTF-930是一款台式，可选择多种滤波轮廓的可调谐滤波器。OTF-930有多种滤波类型及滤波结构可对应多种光纤光学应用。Santec独有的"Linear Sliding"技术，可实现低 PDL 及 低 PMD。OTF-930带GPIB and RS-232C控制外部接口，可实现远程控制及数据收集。
特性
- 80 nm调谐范围
- 低插损
- 低PDL ( < 0.1 dB) & PMD (< 0.1 ps) 整体调谐范围
- 0.01 nm 分辨率
- 支持GPIB
滤波选择
- 3 dB 带宽: 0.8 nm to 1.0 nm
※如下图表表示典型性能。
滤波类型
= 08S1 or 12S2
08S1
- 3 dB 带宽 0.9 nm
- 10 dB 带宽 2.8 nm
- 20 dB 带宽
12S2
- 3 dB 带宽 0.9 nm
- 10 dB 带宽 2.0 nm
色散 & 群延迟[12S2、1550 nm]
每个波长的色散
- 1530 nm + 4.0 ps/nm - 4.5 ps/nm
- 1550 nm + 5.0 ps/nm - 5.0 ps/nm
- 1570 nm + 5.0 ps/nm - 5.0 ps/nm
应用
- ASE噪抑制
当光信号用EDFAs放大，不需要的放大自发辐射等级(ASE)能降低信噪比。OTF-930有08-S1, 08-S2 或12-S2滤波器，能去除ASE噪，并减少受损。 - 波长通道选择
03-S2滤波器特别适合从100 GHz grid选择单DWDM波长。其他滤波器可以选择其他ITU grid间隔信号。 - 非相干光源
当搭配宽带光源用时，OTF-930可以作为一个可调谐光源。虽然输出功率相对低 (- 30 to - 20 dBm)，但是非相干光对于受相干共振影响或者非线性干扰影响的应用，特别有用。

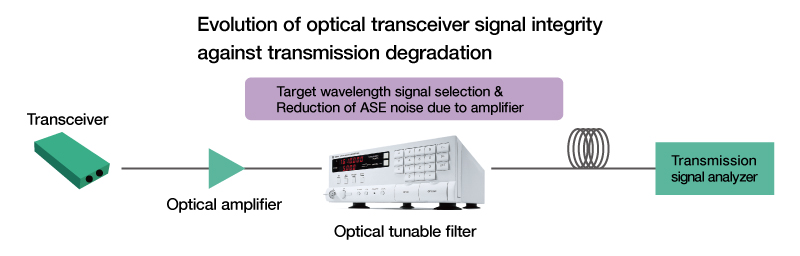

应用举例: 确认光学收发器的信号衰减公差
规格
滤波器选型
| 滤波器类型 |
03
|
04
|
06
|
||||||
|---|---|---|---|---|---|---|---|---|---|
| 滤波器结构 |
S1
|
S2
|
S3
|
S1
|
S2
|
S3
|
S1
|
S2
|
S3
|
| 带宽 @ -3dB (nm) |
0.4 ± 0.1
|
0.3 ± 0.1
|
0.25 ± 0.1
|
0.5 ± 0.1
|
0.35 ± 0.1
|
0.3 ± 0.1
|
0.7 ± 0.1
|
0.5 ± 0.1
|
0.4 ± 0.1
|
| 带宽 @ -20dB (nm)(Typ.) |
< 3.8
|
< 1.5
|
< 1.2
|
< 5.0
|
< 1.7
|
< 1.2
|
< 7.5
|
< 2.4
|
< 1.5
|
| 插损 (dB) |
3.5
|
6
|
7.5
|
3
|
5
|
6.5
|
2.5
|
3
|
4
|
| 色散 (ps/nm)(典型值.) |
23
- 19 |
33.5
- 31.5 |
35
- 23 |
18
- 12.5 |
21.5
- 17.5 |
26
- 17 |
6.5
- 6.5 |
14.5
- 11 |
26.5
- 17.5 |
| 滤波器类型 |
08
|
12
|
24
|
||||||
| 滤波器结构 |
S1
|
S2
|
S3
|
S1
|
S2
|
S3
|
S1
|
S2
|
S3
|
| 带宽 @ -3dB (nm) |
0.95 ± 0.1
|
0.65 ± 0.1
|
0.5 ± 0.1
|
1.3 ± 0.1
|
0.9 ± 0.1
|
0.7 ± 0.1
|
2.9 ± 0.3
|
1.95 ± 0.3
|
1.5 ± 0.3
|
| 带宽 @ -20dB (nm)(Typ.) |
< 9.8
|
< 3.0
|
< 2.2
|
< 15.0
|
< 4.5
|
< 3.0
|
< 32.0
|
< 10.0
|
< 6.5
|
| 插损 (dB) |
2
|
3
|
3.5
|
2
|
2.5
|
3
|
2.5
|
2.5
|
2.5
|
| 色散(ps/nm)(典型值.) |
7
- 7 |
8
- 5 |
12
- 10.5 |
3.5
- 4 |
5
- 5 |
8
- 5.5 |
3.5
- 3.5 |
3.5
- 3.5 |
3.5
- 3.5 |
| 滤波器类型 |
05(1500-1630nm)
|
12(1270-1350nm)
|
50
|
||||||
| 滤波器结构 |
S1
|
S2
|
S3
|
S1
|
S2
|
S3
|
S1
|
||
| 带宽 @ -3dB (nm) |
0.5 ± 0.1
|
0.35 ± 0.1
|
0.3 ± 0.1
|
1.3 ± 0.15
|
0.9 ± 0.1
|
0.7 ± 0.1
|
5.5 ± 1.0
|
||
| 带宽 @ -20dB (nm) |
< 5.0
|
< 1.7
|
< 1.2
|
< 15.0
|
< 4.5
|
< 3.0
|
< 60(Typ.)
|
||
| 插损 (dB) |
4.5 * 1
|
6.5 * 1
|
8 * 1
|
3
|
3.5
|
4
|
2.9
|
||
| 色散(ps/nm)(典型值.) |
18
- 12.5 |
21.5
- 17.5 |
26
- 17 |
3.5
- 4 |
5
- 5 |
8
- 5.5 |
–
– |
||
|
类别
|
参数
|
单位
|
规格
|
备注
|
| 波长特性 | 调谐范围 |
nm
|
1530 to 1610
1500 to 1630 (05 bandwidth) 1270 to 1350 (12 bandwidth) |
|
| 分辨率 |
nm
|
0.01
|
机械分辨率 | |
| 精度 |
nm
|
<± 0.1, <± 0.15(24), <± 0.2(50)
|
||
| 可重复性 |
nm
|
<± 0.05, <± 0.1(50)
|
n=50/测量Slider的中心波长 | |
| 温度稳定性 |
pm/℃
|
2
|
||
| 功率特性 | PDL(SMF) |
dB
|
0.2
|
滤波器结构(S2) 及 (S3) |
| 查润 *1 |
dB
|
参考 "滤波器选型"(典型值.) | ||
| 回波损耗 *1 |
dB
|
> 45
|
||
| 功率计 | 相对精度 |
dB
|
<± 0.1
|
输出功率 : - 20 to + 10 dBm |
| 最大额定值 | 最大输入功率 |
dBm
|
+ 20
|
光损伤阈值 |
| PMD | PMD |
ps
|
< 0.1
|
设计保证性能 |
| 环境情况 | 操作温度 |
℃
|
20 to 30
|
|
| 操作湿度 |
%
|
< 80 RH
|
Non condensing | |
| 外部接口 | 光纤 |
–
|
SMF or PMF *2
|
|
| 光连接器 |
–
|
FC or SC
|
||
| 连接器端面结构 |
–
|
SPC or APC
|
*3 | |
| 功率 | 通信 |
–
|
GPIB(IEEE-488) & RS-232C
|
|
| 电压 |
V
|
AC 100 to 240
|
||
| 频率 |
Hz
|
50 / 60
|
||
| 体积 | 功耗 |
VA
|
35@230 to 240 V
30@100 to 120 V |
|
| W x D x H |
mm
|
210 x 300 x 80
|
||
| 重 |
kg
|
4
|
*1:在保偏情况下, 插损增加1.0 dB。
*2:在保偏情况下,偏振消光比 20 dB (典型值), 偏光轴与连接器钥匙保持一致。
*3:SPC = 超级紧密接触, APC = 斜8度角端面
