45 dB 高偏振光源
PLS-100
最适合PER测量的光源。- 可调偏振轴, 0 to 180 deg
- 高PER, 高达 45dB (典型值.)
- 高输出功率及功率稳定性
概要
PLS-100 和 PEM-340 (偏振消光比测试仪)搭配可以组成光系统 ,可进行保偏光纤 (PMF) 光装置的PER (消光比) 测量， R&D和生产环境都可对应。
特性
- 偏振消光比, 高达 45 dB (典型值.)
- 高输出功率及功率稳定性
- 波长范围 1310 ± 20 nm 或 1550 ± 20 nm
应用
- 装置的偏振轴对准
- 连接 PMF 跳线评价
规格
|
参数
|
单位
|
规格
|
备注
|
| 波长范围 |
nm
|
1310 ± 20 or 1550 ± 20
|
|
| 偏振消光比 (PER) |
dB
|
40
|
45 dB typically
|

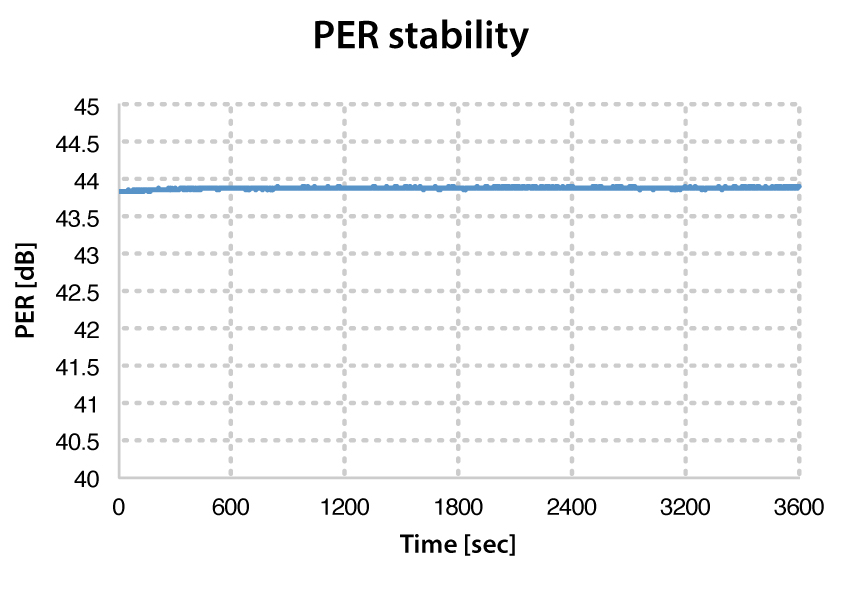

| PER稳定性@1 hour *1 |
dB
|
± 0.5
|
± 0.1 typically
|
| 输出功率 |
dBm
|
0
|
+ 3 dBm typically
|

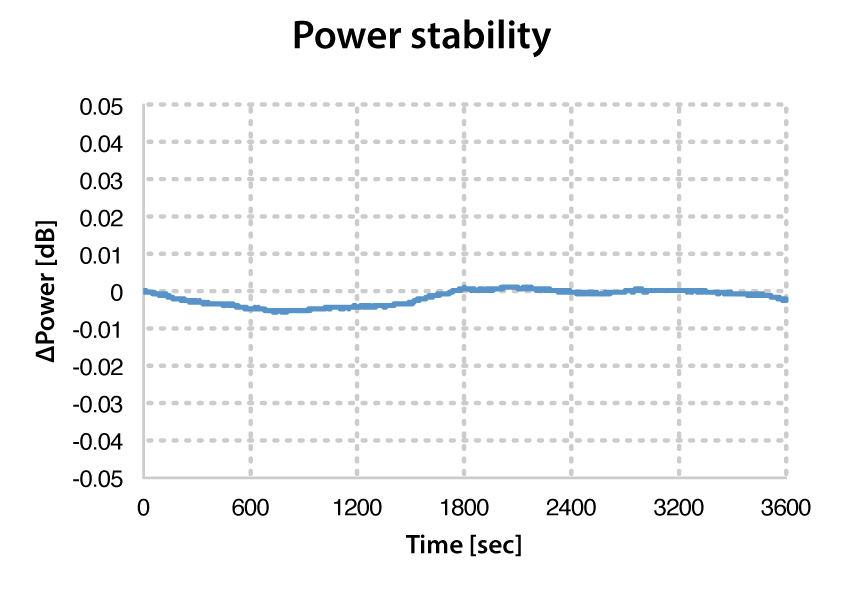

| 功率稳定性 @1 hour *1 |
dB
|
<± 0.1
|
± 0.05 typically
|
| 通过改变角度调整功率 |
dB
|
± 0.2
|
|
| 线宽 (FWHM) *2 |
nm
|
> 20
|
|
| 光连接器 |
–
|
FC or SC
|
|
| 连接器端面结构 |
–
|
SPC
|
|
| 偏振轴调节 |
deg
|
2
|
精细调节
|
|
deg
|
180
|
粗调
|
|
| 操作温度 |
℃
|
15 to 35
|
|
| 体积 (W) x (D) x (H) |
mm
|
210 x 350 x 135
|
except for the protruding portion
|
| 重 |
kg
|
3.5
|
|
| 工作电压 |
V
|
AC 100 to 240 ± 10 %
|
|
| 频率 |
Hz
|
50 / 60
|
*所有测量需要在60分钟预热以后，并在稳定室温下。
*1: 1 hour内. 在 ± 0.5 ºC以内.
*2: 半高全宽下测量
