光学器件扫描测试系统

快速扫描测试系统(Swept Test System)

该系统由可调谐激光器(TSL系列)、偏振控制器(PCU-110)、光功率计(MPM)以及相应的软件组成。可对IL/WDL/PDL等光学器件进行测试,适用于R&D和产线。

多工位快速扫描测试系统

通过将Swept Test System与Multi Branch Unit相组合,可进一步提高测试效率。


Swept Test System introduction video
( Multi-station measurement )

OTF-350



概要

Santec快速扫描系统由TSL系列可调谐激光器MPM系列多通道功率计,PCU-110偏振控制器组成。Santec专用的软件使得系统测量IL,WDL和PDL时最优化,既可用于研发,也可用于生产环境。通过实时校正,从可调谐激光器中同时获得输出功率,通过DUT传输到功率计,系统通过穆勒矩阵法提供高精度的IL,WDL,PDL分析。

特性

  • 实时功率校正
  • 精确 WDL/PDL 特性测量
    - 高功率重复性 <±0.02 dB
    - 高PDL 重复性 ±0.01 dB
  • 缩放算法
    - 高波长分辨率及精度
    - 减少测量时间
  • 可多通道测量
  • 支持用户图形界面及DLLs (Visual Studio)
    - 简易测量参数建立
    - 数据分析

WDL(波长相关损耗)测量

可进行80 dB高动态范围测量或更多

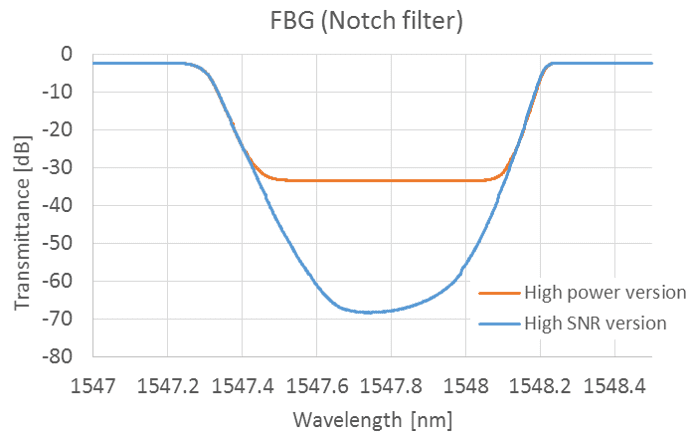

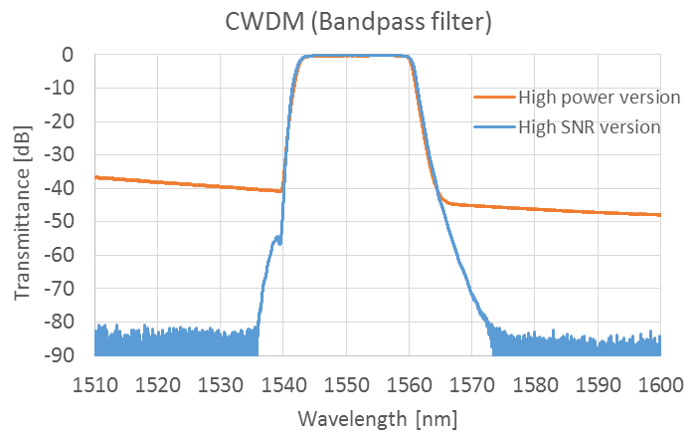

Santec可调谐激光器TSL系列创新的腔体设计,可降低光ASE噪音,高信噪比超过90 dB / 0.1 nm以上,并且同时保持高输出功率 + 10 dBm以上。TSL系列可完美针对高密度波分复用(DWDM)和波长选择开关(WSS)等下一代光器件测试。以下图表是CWDM滤波器和陷波滤波器(如FBG)的测量数据。

80 dB以上の高ダイナミックレンジ測定
80 dB以上の高ダイナミックレンジ測定


高波长精度+/- 3 pm

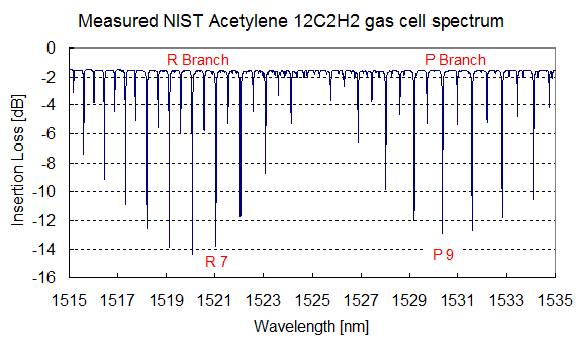

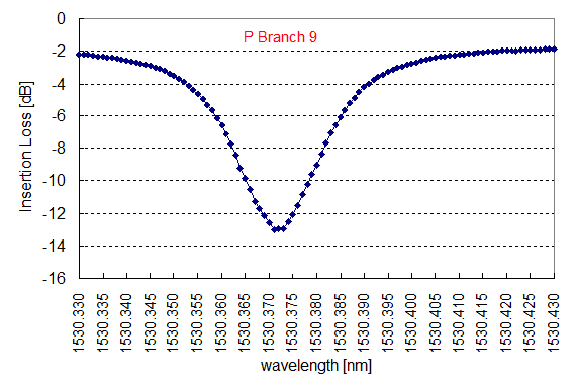

Santec可调谐激光器TSL系列配备有标准的波长监测器,是非常理想的光无源器件高精度测试仪器。下图是 Acetylene (12C2H2) 波长测量数据,从中可以看出高测量精度。

高波長精度+/- 3pm
高波長精度+/- 3pm

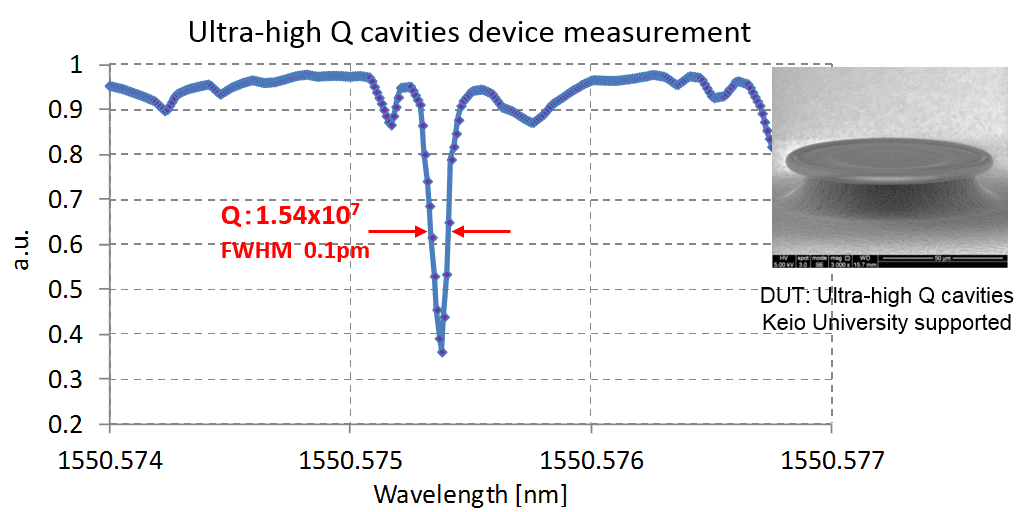

高波长分辨率少于 0.1 pm

Santec高速扫描测试系统不仅可以进行光器件WDL测量,还可以测试高密度波分复用(DWDM),AWG,波长选择开关(WSS)或更多,而且在连续扫描时,有效保持超窄滤波器 (Ultra-high Q 腔体装置) 高分辨率。

0.1pm未満の高波長分解能

应用

  • 器件及模块的光学特性:
    - 可调谐滤波器, 交织器, 光纤光栅, 耦合器, 分离器, 隔离器, 开关等
    - WSS和波长阻隔器
    - DWDM器件
  • 硅光子材料特性 , 包括微腔环形谐振器
  • 光谱学
  • 干涉测量

配置

配置

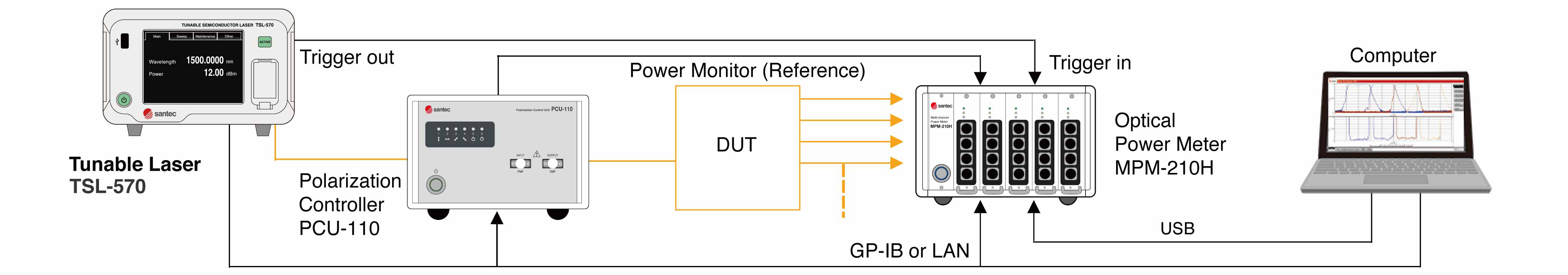

1. 偏振相关损耗测量

1/ Polarization Dependent Loss measurement

    • 可调谐激光器 TSL-770 / TSL-570
    • 偏振控制器 PCU-110
    • 光功率计 MPM-210H

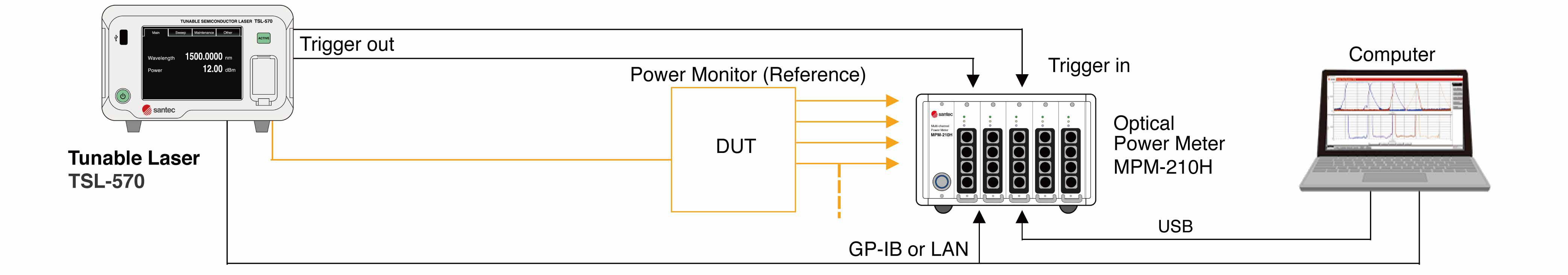

2. 波长相关损耗测量 (MPM-210H)

2/ Wavelength Dependent Loss measurement (MPM-210)

  • 可调谐激光器 TSL-770 / TSL-570
  • 光功率计 MPM-210H

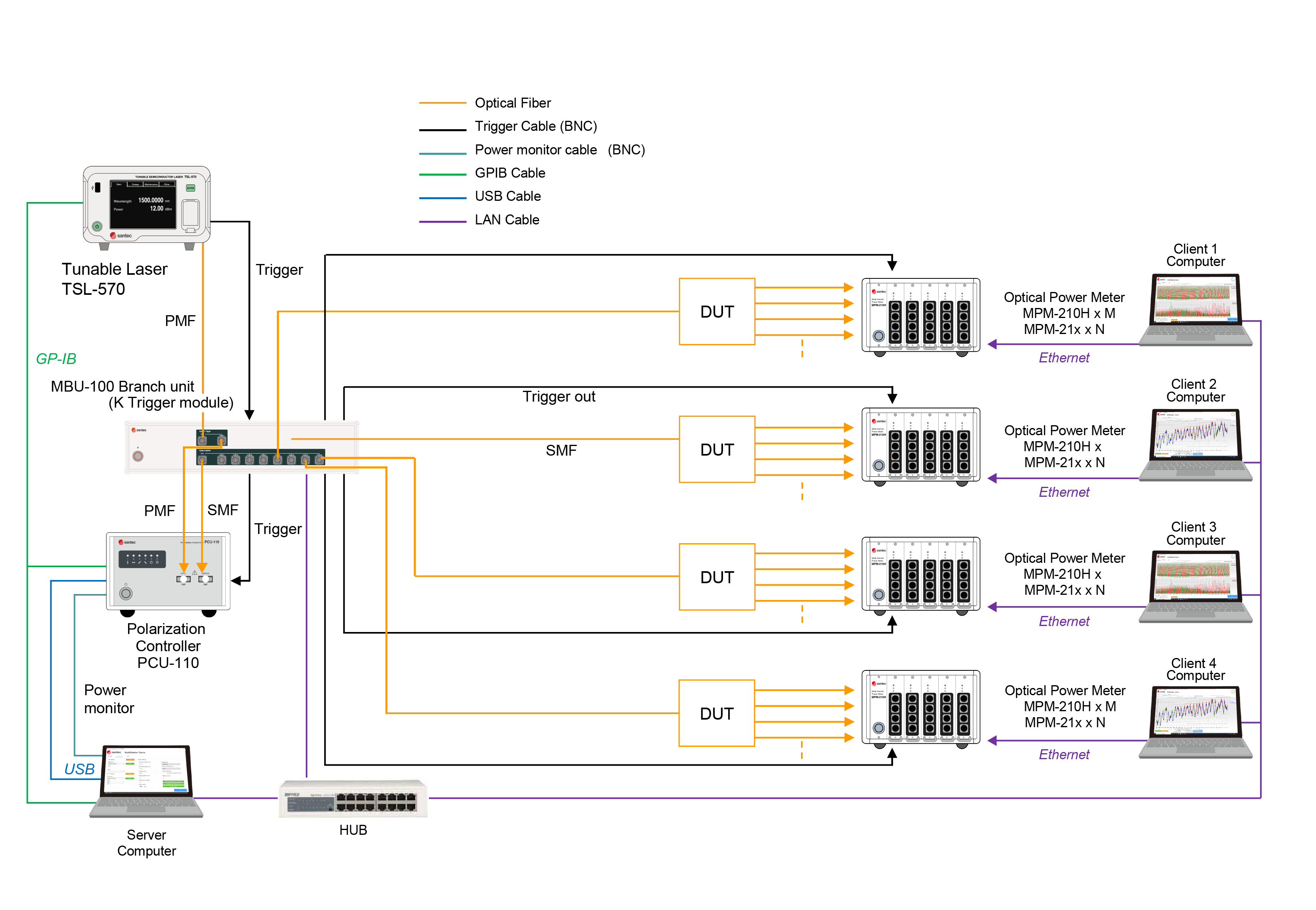

多工位测试解决方案

In the multi-station measurement configuration, the TSL, PCU and MBU will act as a server that splits the trigger signal and light beam to different stations. Each station will consist of a client PC and a power meter. During operation, the TSL will sweep continuously allowing each station to work independently and simultaneously with other stations. In this way, the Multi-station measurement configuration can improve the efficiency of measurements for high-accuracy characterization and analysis.Multi-station PDL System

  • 可调谐激光器 TSL-570
  • 偏振控制器PCU-110
  • 分光器MBU-100
  • 光功率计MPM-210H
